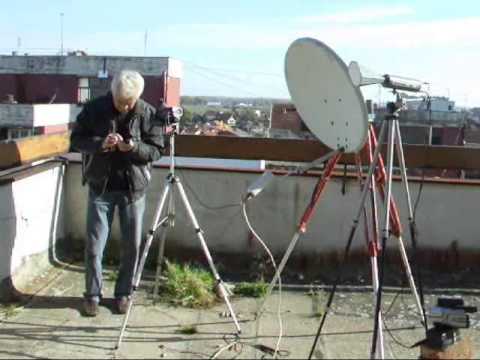

PROBE ATV UREĐAJA NA 10 GHz

Објавио Dragutin Dragan Petrović YU1TV у 06:10

Нема коментара:

Постави коментар

Новији пост Старији пост Почетна

Пријавите се на: Објављивање коментара (Atom)

Укупно приказа странице

Translate

analogna SAT TV istorija

.

SAT TV

.

analogna SAT TV istorija

.

analogna SAT TV

.

analogna SAT TV

.

analogna SAT TV

.

analogna SAT TV

.

ANALOGNA SAT TV istorija

.

AMATERSKA TV

Svaki radio amater pri održavanju radio veze pokušava da u svojoj mašti stvori lik svog sagovornika ali ta slika nikada nije realna . Pri radu sa AMATERSKOM TELEVIZIJOM , pruza mu se mogucnost slanja tona i žive slike, što znači - razmena VELIKOG broja informacija: Šema el. sklopova , opisa izrade uredjaja , antena i ostalog što je u vezi sa RADIO AMATERIZMOM.

NAPUŠTANJE ATV 70CM I POČETAK ATV 10 GHZ

Početak mog rada na amaterskoj televiziji bio je 1985 g kada sam nabavio satelitski komplet sa parabolom prečnika 2 m. U to vreme bio je to skup hobi / 6.000 DM /ali radoznalost šta se emituje u X bandu nije gledala cenu. 1987 g sastavljam i drugi sat. komplet ali za RX odlazim u Zagreb jer u YU1 još nema satelitske opreme. Sa ovim drugim sat. kompletom se ,, igram,, i ulazim u tajne mikrotalasnog područja. Lansiranjem ASTRE cene sat. opremi opadaju , montiram preko stotinu antena, rasturam sat. konvertore i u njih ubacujem keramičke rezonatore od 9,1GHz koje kupujem u SIMENSU. Kataloška oznaka bila im je B69520 a cena kao pola konvertora. Da bih isprobao moju staru ukt lokaciju na planini Cer u februaru 1990 g odrzavam FM QSO sa stanicom iz Beograda YU1BB. Vlada je koristio parabolu od 2m. a ja od 1,2m i trebalo nam je skoro sat vremena da se usmerimo . Nakon njegovog tačnog usmeravanja - meni atena više nije trbala. Primao sam ga samo na gunplekser. Bilo je to moje prvo iskustvo na osnovu kojeg Vam preporučujem da na 10GHz prvo probate vezu sa antenama manje dobiti / horn/. Prilikom ovog mog prvog rada na 10 ghz , mikrotalasno polje na Ceru je bilo toliko jako da sam signal primao iz svih pravaca i onda odrzao vezu i u mobilu. Dok sam vozio , drzao vezu , snimao sam kamerom da bih imao dokument o toj vezi. Oduševljenje je bilo obostrano a meni nov impuls za rad na ATV. Od fm primo-predajnika uzimam gunpleser , gradim video modulator za ATV i 1991 g ostvarujem vezu Šabac-Cer na 22 km. ,,LED JE PROBIJEN,,

SATELITSKI KOMPLET- PRVI KORAK ATV

Ušavši u tajne satelitse televizije i shvativši da imam polovinu opreme za rad na amaterskoj televiziji , trazim rešenje za predajnik na 10 ghz.Stručnu literaturu sam već imao i odlučujem se na koriščenje mikrotalasnog rezonatora sa gun diodom. U tom trenutku to je bilo i jedino rešenje u yu. Već nekoliko godina sam prodavao i montirao sat .antene i pokušavao da satelitske convertore podesim za prijem signala od 10,4 ghz. Na razne načine povećavao sam šupljinu lokalnog oscilatora , uništio nekoliko LNCa i na kraju iz Simensa kupio 20 keramičkih rezonatora od 9,1 ghz. Zamenom postojećih rezonatora u lnc sa novim 9,1 ghz imao sam amaterski opseg u ruci. Doduše to zadovoljstvo me je koštalo ali bio sam rešen da višegodišnji rad ATV na 70 cm NASTAVIM NA 10 GHz.

ATV PRIJEMNIK 10 GHZ

U masi satelitskih prijemnika predvidjehih za kućne potrebe , nalazim jedan model koji je imao ručna podešavanja / sa potenciometrima / malih dimenzija i veoma kvalitetan. Radio je na 12v i bio je idealan za ATV. Nabavljam ih desetak komada ,, skidam ,, šemu i ZANIMACIJA POČINJE...

GUN OSCILATOR NA 10 GHz

Od više šema napajanja gun diode koje sam isprobao, ova se pokazala odlična, štampanu pločicu sam montirao na kućište oscilatora i spakovao u okruglo metalno kućište.

Štampana pločica i gun oscilator

Na štampanu pločicu na kojoj se nalaze elementi stabilizatora napona za napajanje dun diode i deo modulatora .Na pločicu se dovodi napon od 12.v. i BB signal iz stacionarnog dela audio - video modulatora. Napajanje se vrši preko koaksijalnog 75. omskog kabla. Dužina kabla može da bude i 100 metara. Napon od 12.v. takođe sam vodio kroz koaksijal što nije obavezno.

Modulator gun.diode

El.sklop modulatora sa BC108, ma 741, 2N 1711 sa hladnjakom.

Elementi mod. gun diode

.

Štampana pločica

Štampana pločica se modtira direktno na metalni rezonator 10 GHz..

GUNPLEKSERI 10 GHZ

Sledeća faza je bila nabavka raznih tipova gunpleksera , kupovina 30 gun dioda , seckanje ralasovoda wr100 i pravljenje rezonatora.

MIKROTALASI SE TALASAJU

U izvesnim periodima imao sam u radu po pet predajnika u cilju raznih proba i merenja. Cilj mi je bio , sagraditi što manji , lako prenosiv , portabl atv predajnik sa ugradjenom ccd kamerom, mikrofonom i vlastitim napajanjem...Fotografija prikazuje prijemne i predajne antene , na kojima su se nalazili LNC i gun oscilatori . Stib sa antenama je na padini brda a za napajanje LNC a i GUN oscilatora koristio sam koaksijalne kablove , provučene kroz plastična creva , ukopana u zenlju. Iza LNCa nalazio se liniski pojačivač SPA-2 Orion 950-1750 MHz , koji je neophodan na tako velikoj dužini kabla , koji spaja LNC i satelitski prijemnik.

PRENOSNI ATV PREDAJNIK 10 GHZ

Prvi prenosni ATV predajnik uradio sam u nekoliko primeraka , radio je sa malom parabolom ali i bez nje. Pogledajte video zapis PROBE NA 10 GHz.Iza parabole u metalnoj kutiji nalazi se akumularor 12.v. za napajanje uređaja , AV modulator i GUN oscilator spojen sa talasovodom. Uređaj ima regulaciju ulaznog AV signala , preklopnik za invertovanje video signala , prilključak za rezervno napajanje i punjenje aku. baterije.

REPORTERSKI PREDAJNIK

Ovaj je bio PRAVI , mogao se drzati u ruci , imao je ugradjenu ccd cameru koja se nalazila na zadnjoj strani uredjaja , aku.bateriju 12v za jedan dan napajanja i parabolu od 28cm. Na čistoj / optičkoj / trasi domet mu je bio i do 70km u zavisnosti od veličine prijemne antene...

ATV PREDAJNIK 10GHz

U praksi se pokazalo da u ekipi treba da rade dvojica. Linkadjija da usmerava antene i nosi napajanje a drugi član da snima. Ovaj TX 10GHZ spakovao sam uz kučiste starog sat.konvertora , predajnik je bio odličan za rad u gradskoj sredini a mogao se postaviti u fokus manje parabole i cilju povećanja dometa ...

PREDAJNIK SA FABRIČKIM HORNOM

Na jednom sajmu naišao sam na domaću firmu koja je proizvodila aluminijumske hornova na 10 i 24 ghz / za avione /. Sagradio sam jedan takav i pokazao se odlicno. Antena je bila laka , čvrsta ali promeniše se vremena i ostao sam samo sa jednim uzorkom. Na ulaz horna pričvršćen je gun rezonator. Iza njega u al.tubusu nalazi se štampana ploča AV modulatora . Na zadnjem delu tubusa postavljeni su priključci za AV signal kamkordera i napajanje 12.v.

SA ULICE U TV PROGRAM

Slika govori u kakvim uslovima se moze ostvariti veza na 10 ghz / pogledaj video zapis /.

Prijemne antene

Dok sam oko 2000. godine honorarno radio u lokalnoj TV Šabac , često sam vršio direktne prenose raznih sportskih manifestacija. Zgrada lokalne tv okružena sa visokin soliterima nije mi omogućavala da na njenom krovu postavim prijemne antene . Rešenje je bio visoki soliter u susedstvu. Na krovu tog solitera postavio sam tri horn antene sa podešenim sat. konvertorima za prijem signala na 10 GHz.Antene sam usmerio u pravce iz kojih se javljam u tv program.Sva tri convertora direktno sam spojio u praznom kućištu splitera. Iza splitera spojio sam pojačivać 950-1750 MHz. Vezu tri convertora i sat. prijemnika u tv studiu izveo sam preko samonosećeg koaksijalnog kabla dužine 80 m. Ovo rešenje mi je omogučavalo , da vrlo brzo ostvarim direktan prenos i uključenje u tv program sa skoro svakog mesta u Šapcu. Šteta što ondašnje a i današnje tehničko osoblje nije imalo više znanja i interesovanja za moje tehničke inovacije .Ipak uspeo sam da isprobam svoje sagrađene ATV uređaje i steknem nova saznanja o radu na 10 GHz.

Prikaz spajanja više shf antena

Sve probe na 10GHz. prvo sam vršio u stanu a kasnije na terenu.

POLARIZACIJA ANTENE

Tokom dugo-godišnjeg rada na 10GHz uglavnon sam koristio vertikalnu polarizaciju . Nisam primetio da je bilo promena u prostiranju radio talasa , promenom polarizacije i opredelio sam se za vertikalnu. Na 3cm bandu nije bilo drugih stanica , koje su radile na mojum frekvencama , tako da nije bilo potrebe da menjam polarizaciju . Što se tiće prostiranja mikro talasa , dobijao sam iste rezultate u obe polarizacije. Celu deceniju sam pratio propagaciju na 10 ghz . na trasi Šabac - Cer . Na Ceru sam imao uključen jedan tx 10 mW koji je radio sa malom horn antenom . U Šapcu sam taj signal primao takođe sa horn antenom male dobiti. Signal jačine S10. bio je zimi pri niskim temperaturama kada je bio suv vazduh. Zimi se na trasi nije javljao feding , koji je tokom leta bio veoma čest. Do prekida veze na trasi od 20km. dolazilo je samo , kada je na njoj padala kiša. U jutarnjim časovima signal je bio stabilan , da bi sredinom dana bio slabiji . Povećana vlažnost vazduha na trasi , slabola je jačinu signala. U nočnim satima nije se javljao feding i signal je bio stabilan. Pri padavinama vlažnog snega, takođe je slabio signal . Ispostavilo se , da je pri vedrom zimskom danu prostiranje SHF talasa najbolje. Iz Šapca sam na 10ghz emitovao samo sa horn antenama , koje su bile u visini trećeg sprata , gde mi se nalazio stan. U toku hladnog zimskog dana taj signal primao sam na Ceru koristeći samo LNC bez ikakve antene. Refleksije su bile veoma velike, od površine snega, okolnog drveća , i antena je bila suvišna. Sa istom opremom i lokacijom ,u toku leta to se nije moglo ostvariti ! LNC sam morao usmeriti u smeru Šapca. To govori , da ako želite DX vezu na 10 GHz radite zimi.

PRIJEM ATV SIGNALA NA LNC

Primljena slika sa Cera - qrb 20km. Siknal emitovan predajnikom 10mW . Zračna antena ofser 45cm. Signal na 10GHz priman samo na LNC.

UKLJUČENJE U TV PROGRAM SRBIJE

Sa ovim malim atv predajnikom na 10 ghz uradjen je direktni prenos turističke manifestacije ,,RUZE LIPOLISTA ,, i direktno uključenje u program tv Beograd. Uredjaj je bio postavljen na krovu jedne kuće , odakle je postojala optička vidljivost sa tv tornjem na Ceru / QRB 10km / sa Cera je signal na 10 ghz prosledjen no tv Sapca / takodje atv veza / treca trasa tv Sabac - Cot zatim Cot - tv Beograd / komercionalnai link / i zavrsetak u program ,,SRBIJA DANAS ,,sirom Srbije.

PROBAMA NA 10 GHZ NEMA KRAJA

Nakon ovog tehničkog poduhvata usledile su nove probe mogućnosti rada ATV na 10 ghz.Na krovu dominantnog solitera u centru Šapca postavio sam 4 lnc i hor antene , usmerene u 4 smera , spojene preko splitera , liniskog pojačala, 100m koaksijala na rx u tv studiju. Ovaj ant. sistem omogućavao mi je da se sa reporterskim linkom uklučim u program sa bilo koje tačke u gradu. Na obližnjoj / 20km/ planini Cer /kota 500m/ postavio sam međustanicu čija je prijemna antena /parabola/ bila je usmerena ka Šapcu a predajna antena / horn/ sa uglom zračenja oko 15 stepeni usmerena ka Zemunu. Signal na 10 ghz primao sam samo na lnc na trasi 30 km autoputa vozeći se u automobilu / qrb 50km/. Na soliterima u Zemunu i Beogradu sa ofset antenom od 40 cm primao sam jak signal sa Cera /70km/ i tako pratio sliku iz svog stana u Šapcu. Sagledavši danas bezbroj izvršenih proba atv redjaja na raznim terenima i vremenskim uslovima, mogu sa sigurnošću da tvrdim - FREKVENCA OD 10 GHZ JE IDEALNA ZA RADIO AMATERE KOJI VOLE EKSPERIMENTE.
